هماهنگی دریچهٔ تهویه با پلان سقف، پیش از نهایی‌شدن اجرا.
خلاصهٔ مقاله
- کارکرد هر دریچه و محل نصب آن را مشخص کنید.
- ابعاد را با مرجع روشن ثبت کنید؛ بازشو، دهانهٔ کانال و قاب را یکی نگیرید.
- محل و جهت جریان هوا را با نقشهٔ تأسیسات تطبیق دهید.
- دسترسی سرویس و تداخل با چراغ‌ها، اسپرینکلرها و سازه را پیش‌بینی کنید.
- مدل، تعداد، ابعاد و پرداخت هر قلم را در فهرست پروژه بنویسید.
چرا هماهنگی دریچه‌ها را باید پیش از بستن سقف انجام داد؟
پس از اجرای سقف کاذب، جابه‌جایی بازشو یا تغییر محل دریچه ممکن است به برش و دوباره‌کاری نیاز داشته باشد. اگر نوع دریچه، محل آن و دسترسی‌های لازم زودتر در نقشه بررسی شوند، تیم‌های اجرا فرصت بیشتری برای هماهنگ‌کردن جزئیات خواهند داشت.
این راهنما یک فهرست اجرایی برای جمع‌آوری اطلاعات است. محاسبهٔ دبی هوا، ظرفیت سیستم و جانمایی نهایی باید بر اساس طراحی تأسیسات پروژه انجام شود.
۱. نوع و کاربرد هر دریچه را مشخص کنید
برای هر محل روشن کنید دریچه برای هوای رفت، برگشت یا دسترسی و بازدید تجهیزات است. این کاربردها را صرفاً از روی ظاهر دریچه حدس نزنید؛ نوع سیستم و نقشهٔ تأسیسات را هم بررسی کنید.
اگر دریچه برای فن‌کویل یا تجهیز قابل سرویس است، مسیر بازشدن و دسترسی موردنیاز را مشخص کنید. برای هر فضا یا محل نصب، نوع محصول و تعداد را جداگانه در فهرست بنویسید.

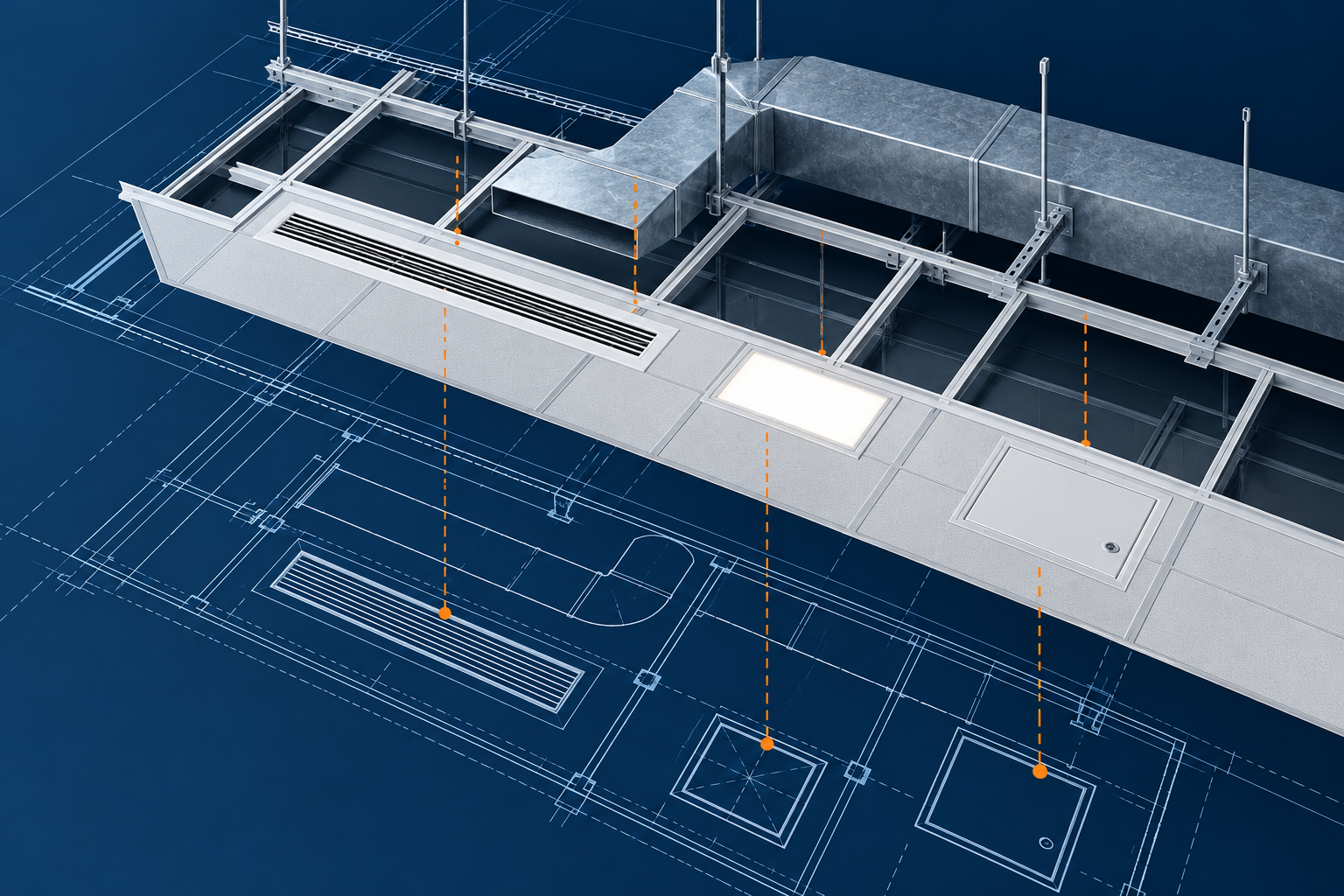

روی یک نسخهٔ واحد از پلان، محل دریچه‌ها و اجزای اطراف سقف را با هم بررسی کنید.
نمونهٔ پلان هماهنگی دریچه‌ها با نورپردازی و پنل دسترسی سقف.
۲. ابعاد را با مرجع مشخص ثبت کنید
یک عدد بدون توضیح محل اندازه‌گیری می‌تواند برداشت‌های متفاوتی ایجاد کند. کنار هر اندازه بنویسید مربوط به بازشوی اجراشده، دهانهٔ کانال یا قاب بیرونی محصول است. جزئیات دقیق اندازه‌گیری به مدل و نقشهٔ همان محصول بستگی دارد؛ برای اطمینان، آن را با مشخصات ساخت تطبیق دهید.
مرجع اول
بازشوی سقف
ابعاد فضای آماده‌شده برای نصب را جدا ثبت کنید و مشخص کنید اندازه از کدام لبه‌ها گرفته شده است. اگر بازشو هنوز اجرا نشده، اندازه را قطعی معرفی نکنید.
مرجع دوم
قاب بیرونی دریچه
اندازهٔ بیرونی قاب یا ابعاد محصول را با اندازهٔ بازشو یکی نگیرید. ابعاد نهایی را از نقشه یا مشخصات همان مدل تأیید کنید.
۳ / جانمایی
محل و جهت جریان هوا را با نقشه هماهنگ کنید
محل هر خروجی را با مسیر کانال و طراحی توزیع هوا بررسی کنید. اگر جهت پره‌ها برای هدایت جریان اهمیت دارد، آن را در نقشه یا شرح سفارش روشن بنویسید و با طراح تأسیسات تطبیق دهید.
چراغ‌ها، اسپرینکلرها، سازه و پنل‌های دسترسی را نیز کنار محل دریچه‌ها در همان پلان ببینید؛ چیدمان صرفاً بر اساس تقارن سقف، جایگزین هماهنگی فنی نیست.

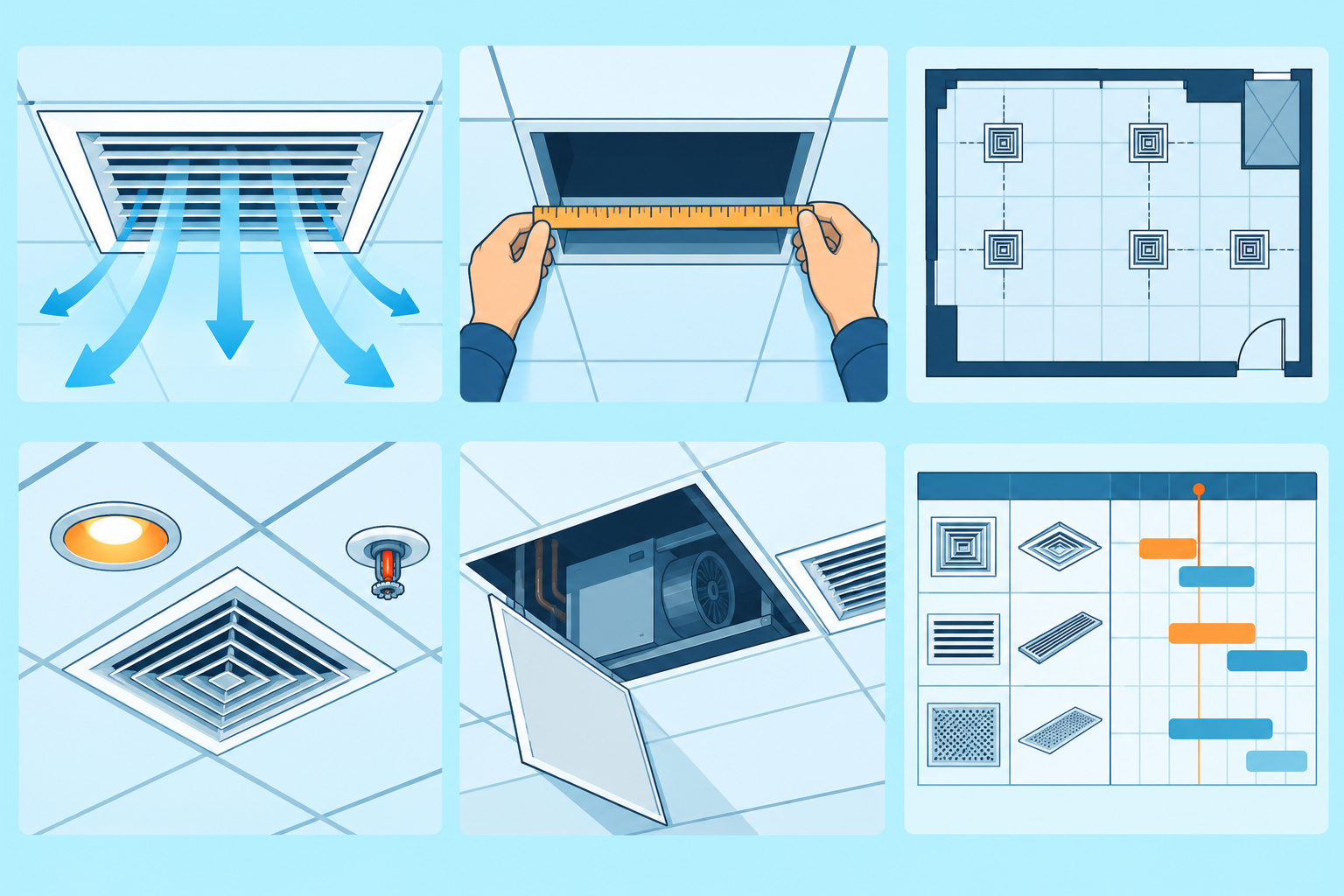

چک‌لیست تصویری برای مرور موارد اصلی پیش از نهایی‌شدن سقف.
از کارکرد و اندازه‌گیری تا دسترسی سرویس و فهرست اقلام پروژه.
۴ / دسترسی سرویس

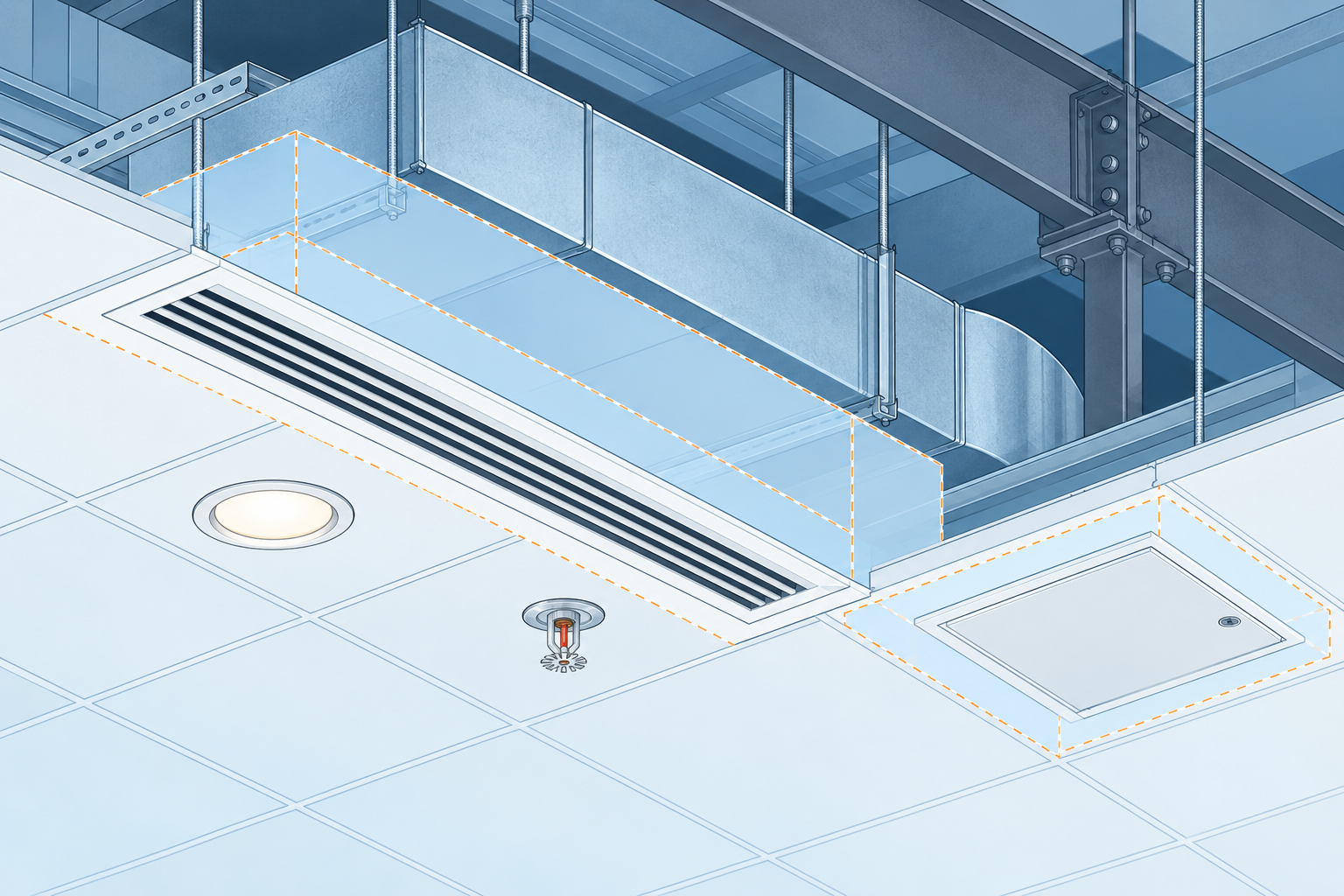

فضای سرویس و تداخل‌های سقف را بررسی کنید
در محل دریچهٔ بازدید یا زیر فن‌کویل، فقط اندازهٔ بازشو مهم نیست. فضای لازم برای بازکردن دریچه و دسترسی به فیلتر یا تجهیزات را هم بررسی کنید. جهت بازشدن محصول را با موانع اطراف تطبیق دهید.
اگر هر گروه نقشهٔ جداگانه دارد، آخرین نسخه را با تیم‌های مرتبط به اشتراک بگذارید و تغییر محل‌ها را روی همان نسخه ثبت کنید.
۵ / فهرست نهایی

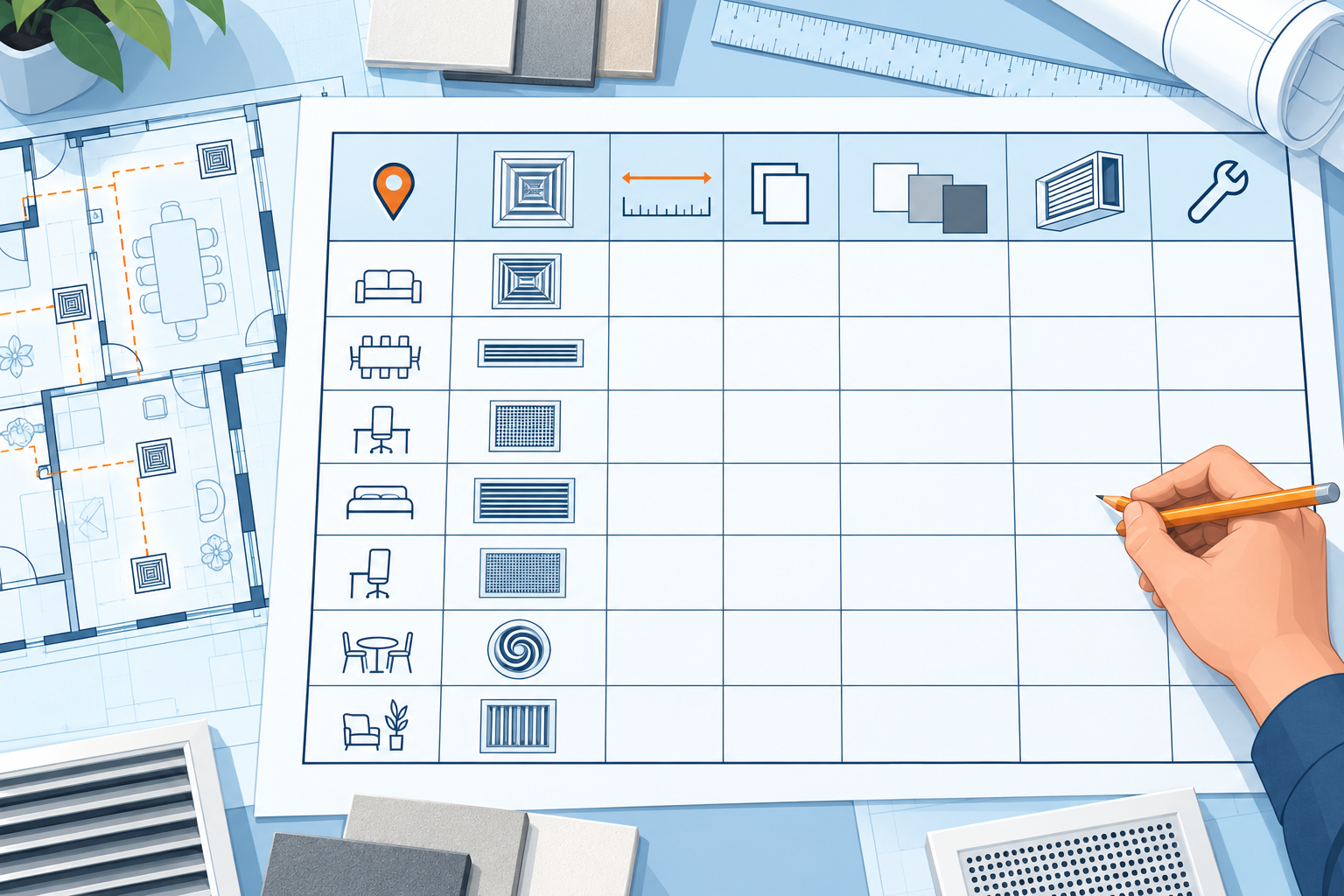

مشخصات هر دریچه را در یک جدول جمع کنید
برای هر دریچه یک ردیف جداگانه در نظر بگیرید و تا حدی که مشخص است این اطلاعات را بنویسید:
- نام فضا یا کد محل نصب؛
- کارکرد و نوع محصول؛
- ابعاد همراه با مرجع اندازه‌گیری؛
- تعداد و رنگ یا پرداخت موردنیاز؛
- نیاز به دمپر، جدا از نوع پره‌های جلوی دریچه؛
- فضای سرویس، زمان موردنیاز و توضیح‌های اجرایی.
اگر موردی قطعی نیست، آن را «نیازمند تأیید» علامت بزنید.
نکات مهم
- بازشو، دهانهٔ کانال و ابعاد قاب در همهٔ مدل‌ها معادل هم نیستند.
- دمپر و پرهٔ دریچه دو جزء متفاوت‌اند؛ نیاز به دمپر را جداگانه ثبت کنید.
- ابعاد و محل نهایی را با نقشه و مشخصات محصول تأیید کنید.
- این چک‌لیست جایگزین محاسبات یا تصمیم طراح تأسیسات نیست.
پرسش‌های متداول
آیا می‌توان اندازهٔ دریچه را بعد از بستن سقف مشخص کرد؟
اندازه‌گیری پس از اجرا هم ممکن است، اما اگر محل یا بازشو نیاز به اصلاح داشته باشد، تغییر آن دشوارتر می‌شود. بهتر است ابعاد و مرجعشان پیش از نهایی‌شدن سقف با نقشه و مشخصات محصول هماهنگ شود.
فرق اندازهٔ بازشو و قاب دریچه چیست؟
بازشو به فضای آماده‌شده برای نصب اشاره دارد و قاب، بخش بیرونی محصول است. رابطهٔ دقیق این ابعاد به مدل و روش نصب بستگی دارد؛ آن‌ها را جدا ثبت و با نقشهٔ همان محصول بررسی کنید.
آیا دمپر همان پره‌های داخل دریچه است؟
خیر. پره‌ها داخل فریم جلویی دریچه قرار دارند و دمپر مجموعه‌ای جداگانه است که پشت دریچه نصب می‌شود. اگر پروژه به دمپر نیاز دارد، آن را جداگانه در مشخصات بنویسید.
هماهنگی زودتر، اجرای منظم‌تری فراهم می‌کند
پیش از اجرای سقف، کاربرد و محل دریچه‌ها، مرجع ابعاد، جهت جریان هوا و دسترسی سرویس را با نقشهٔ پروژه مرور کنید. سپس مشخصات هر قلم را در فهرست جداگانه بنویسید و موارد نامشخص را برای تأیید علامت بزنید.
برای اطلاعات اندازه‌گیری مدل‌های موجود، راهنمای اندازه‌گیری پایاونت را ببینید.
