راهنمای اندازه‌گیری دریچه بازدید؛ ابعاد دهانه، بادخور و فریم
برای اندازه‌گیری دریچه بازدید، ابتدا عرض و ارتفاع دهانهٔ نصب را از لبهٔ داخلی اندازه بگیرید. در محاسبهٔ ابعاد پشت دریچه، نیم سانتی‌متر بادخور از هر ضلع کم می‌شود؛ سپس فریم بیرونی ۳ سانتی‌متری از هر طرف به ابعاد پشت دریچه اضافه می‌شود. فضای لازم برای نشستن فریم کنار سقف و گوشه‌ها را هم پیش از ثبت سفارش بررسی کنید.
در یک نگاه
- عرض و ارتفاع را از لبهٔ داخلی دهانهٔ نصب اندازه بگیرید.
- برای هر ضلع، نیم‌سانتی‌متر بادخور در نظر بگیرید و اندازه‌ها را به سانتی‌متر یادداشت کنید.
- پیش از سفارش، کلاف چوبی و فضای لازم برای فریم ۳ سانتی‌متری را بررسی کنید.
پرش به بخش موردنظر
پیش از شروع
پیش از اندازه‌گیری آماده کنید
برای اندازه‌گیری دریچه بازدید، نقشه یا مدل سفارش را کنار دست بگذارید؛ متر، وسیله‌ای برای ثبت اندازه‌ها و امکان بررسی کلاف و فضای اطراف دهانه لازم است.
۱. مدل دریچه بازدید
ابعاد و نوع فریم را از روی سفارش یا نقشه مشخص کنید تا معیار اندازه‌گیری همان مدل روشن باشد.
۲. ابزار اندازه‌گیری
متر نواری و وسیله‌ای برای یادداشت عرض و ارتفاع دهانه، ابعاد پشت دریچه و فضای آزاد اطراف آماده کنید.
۳. محل نصب
دهانهٔ نصب، کلاف چوبی، گوشه‌ها و فاصله تا سقف را بررسی کنید؛ فریم بیرونی باید روی کلاف بنشیند و فضای کافی داشته باشد.
بخش اول
چطور محل نصب را اندازه بگیریم؟

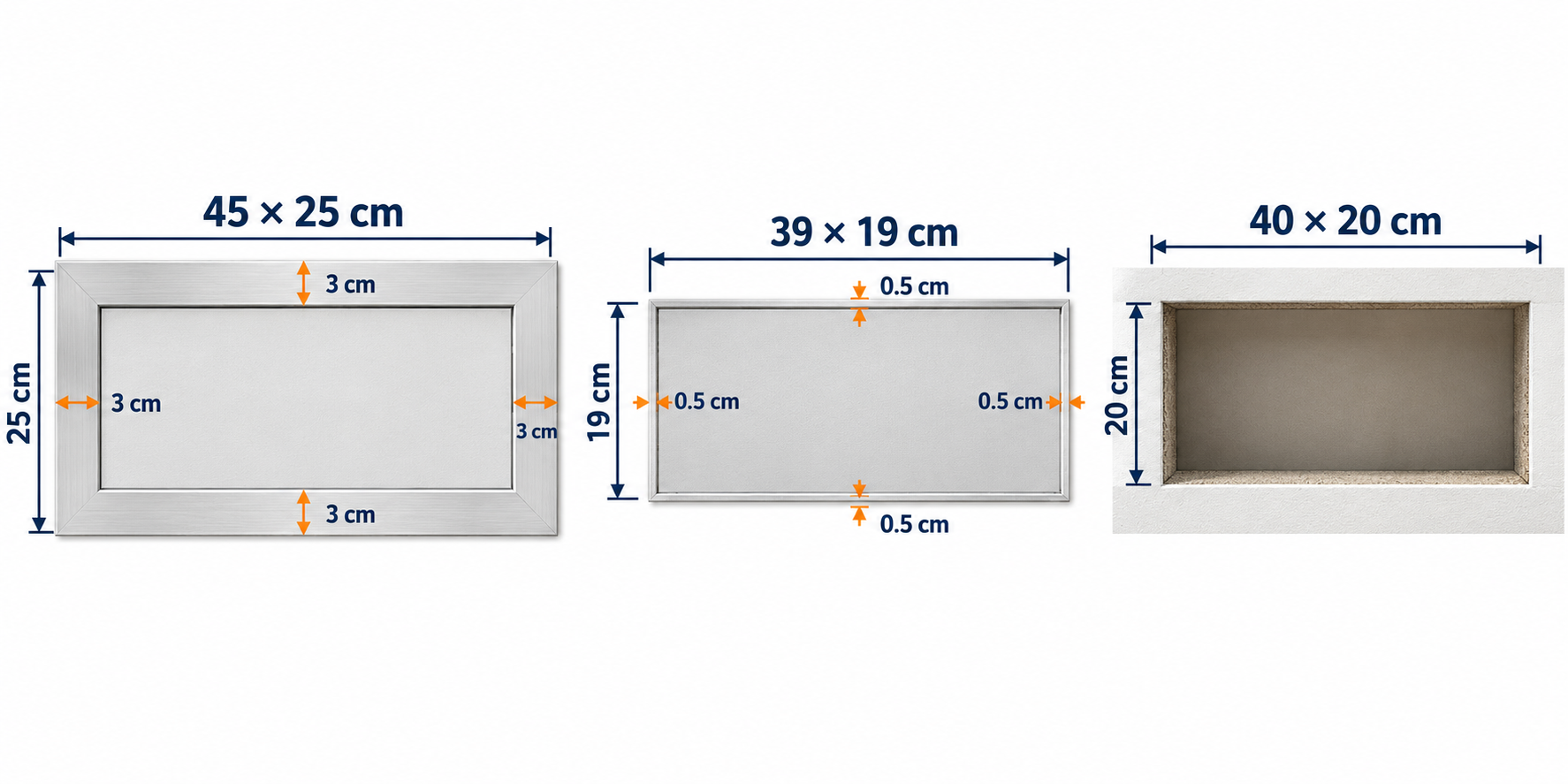

نمونهٔ محاسبه: اگر دهانه ۴۰ × ۲۰ سانتی‌متر باشد، با کم‌کردن نیم سانتی‌متر بادخور از هر ضلع، ابعاد پشت دریچه ۳۹ × ۱۹ سانتی‌متر می‌شود. فریم بیرونی با عرض ۳ سانتی‌متر در هر طرف، ۴۵ × ۲۵ سانتی‌متر خواهد بود.
گام ۱ | دهانهٔ نصب را اندازه بگیرید

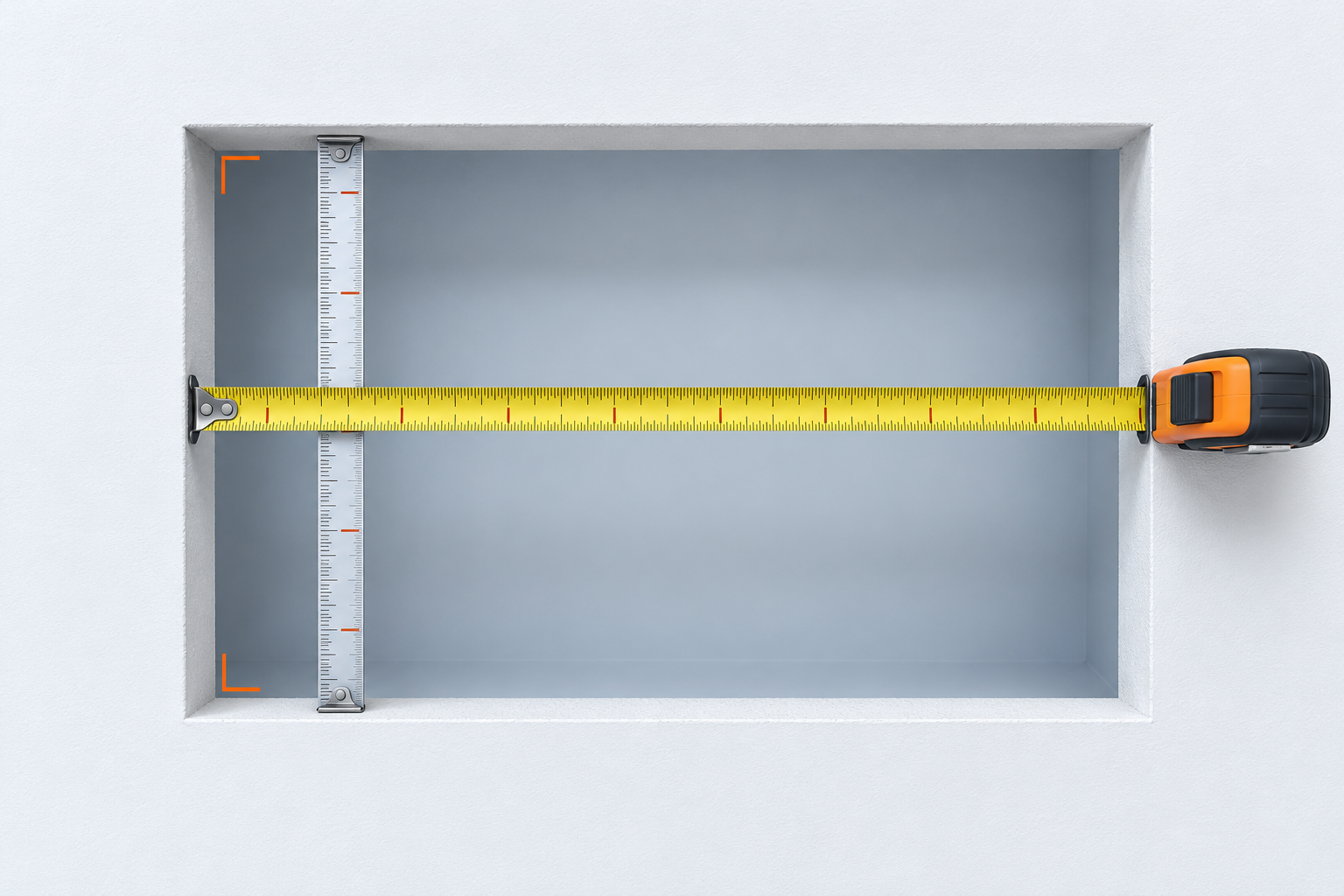

عرض و ارتفاع دهانه را از لبهٔ داخلی و در چند نقطه اندازه بگیرید. گوشه‌ها تا حد امکان باید قائمه باشند؛ وجود انحنا یا اختلاف اندازه را پیش از سفارش یادداشت کنید.
گام ۲ | بادخور و ابعاد فریم را حساب کنید
از هر بُعد دهانه یک سانتی‌متر کم کنید؛ این مقدار، نیم سانتی‌متر بادخور در هر سمت را لحاظ می‌کند. سپس ۳ سانتی‌متر برای هر طرف فریم بیرونی به ابعاد پشت دریچه اضافه کنید. همهٔ اندازه‌ها را به سانتی‌متر ثبت کنید.
گام ۳ | فضای فریم و محل پیچ را بررسی کنید

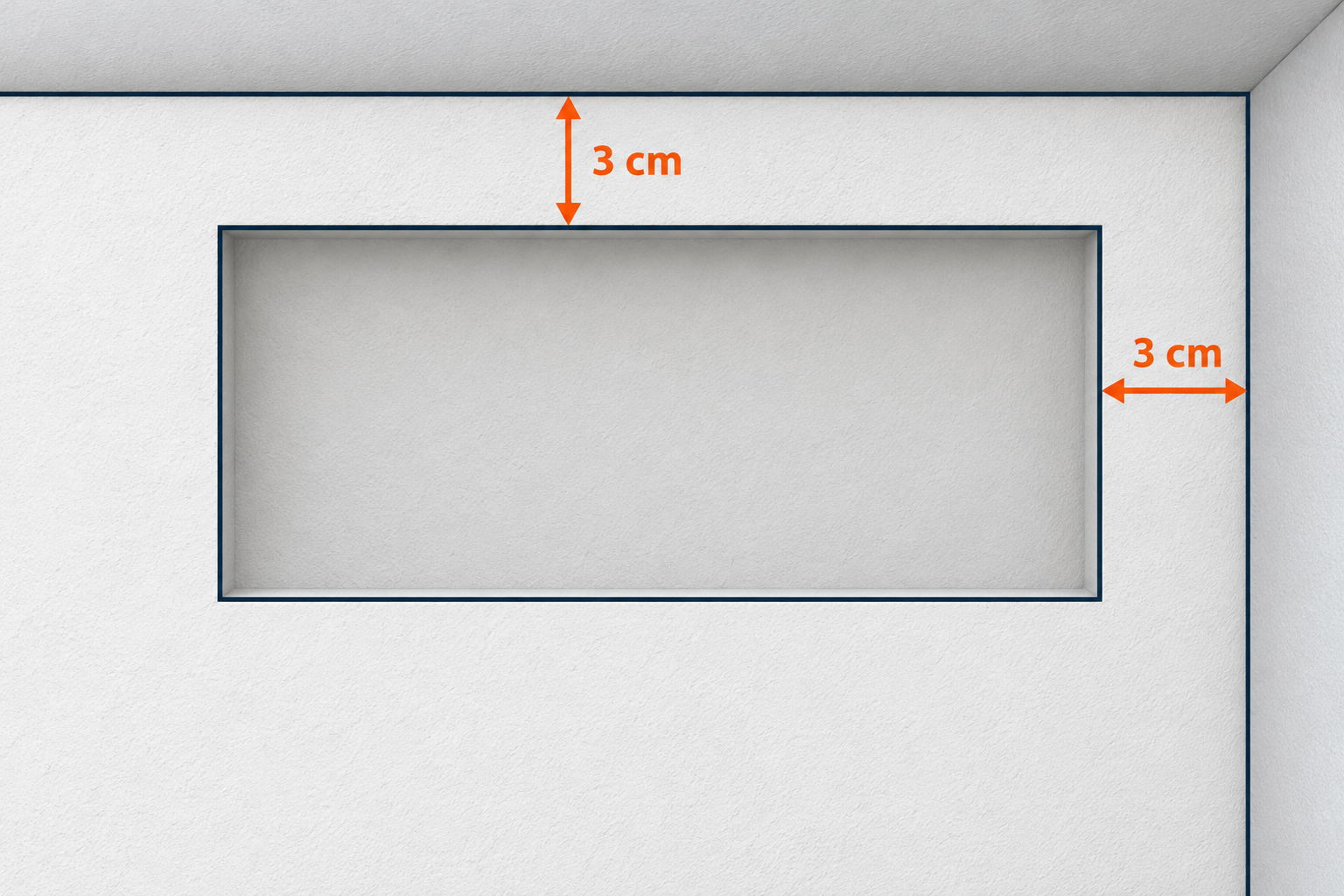

ابعاد را دوباره ثبت کنید و دهانه، کلاف چوبی و فاصلهٔ آزاد بالای آن و کنار گوشه‌ها را بررسی کنید. فریم دور تا دور ۳ سانتی‌متر عرض دارد و برای نشستن روی کلاف به فضای آزاد نیاز دارد.
برگهٔ ثبت اندازه‌ها
| مورد اندازه‌گیری | ابعاد نمونه | توضیح |
|---|---|---|
| دهانهٔ نصب | ۴۰ × ۲۰ سانتی‌متر | عرض و ارتفاع را از لبهٔ داخلی دهانه بگیرید. |
| بادخور | نیم سانتی‌متر در هر ضلع | از هر بُعد یک سانتی‌متر کم می‌شود. |
| ابعاد پشت دریچه | ۳۹ × ۱۹ سانتی‌متر | این بخش داخل دهانه قرار می‌گیرد. |
| فریم بیرونی | ۴۵ × ۲۵ سانتی‌متر | فریم ۳ سانتی‌متری از هر طرف، روی کلاف را می‌پوشاند. |
| فاصلهٔ آزاد کنار سقف یا گوشه | حدود ۳ سانتی‌متر | برای جاگیری فریم، فضای آزاد را پیش از سفارش بررسی کنید. |
اعداد نمونه‌اند. اندازهٔ سفارش را از روی ابعاد واقعی دهانه و مشخصات همان دریچه تعیین کنید.
بخش دوم
نصب دریچه بازدید روی کلاف چوبی
پس از تطبیق ابعاد، بخش پشت دریچه را داخل دهانه قرار دهید؛ فریم بیرونی روی کلاف چوبی می‌نشیند. فضای کافی برای فریم و نوع اتصال پیچ‌ها را پیش از نصب مشخص کنید.
پیش از نصب: بالای دهانه و کنار گوشه‌ها باید برای قرارگرفتن فریم بیرونی فضای کافی داشته باشد. اگر فریم به سقف یا مانع می‌رسد، پیش از سفارش دربارهٔ تغییر ابعاد یا اصلاح همان ضلع فریم با سازنده هماهنگ کنید.
گام ۱ | قطعات و جهت نصب را بررسی کنید
پیش از نصب، ابعاد پشت دریچه را با دهانه تطبیق دهید. وضعیت کلاف چوبی و فضای خالی بالای دهانه و کنار گوشه‌ها را نیز بررسی کنید تا فریم بیرونی بدون برخورد روی کلاف بنشیند.
کلاف چوبی باید محکم و سالم باشد تا پیچ‌ها در آن گیرایی کافی داشته باشند. اگر کلاف وجود ندارد یا آسیب دیده است، پیش از نصب تکیه‌گاه مناسب را آماده کنید.
گام ۲ | دریچه را در محل قرار دهید
بخش پشت دریچه را در دهانه قرار دهید و فریم بیرونی را روی کلاف بنشانید. فریم باید روی سطح تمام‌شده جا بگیرد؛ اگر با فشار نیاز است یا دهانه/کلاف مانع می‌شود، محل را پیش از پیچ‌کردن دوباره بررسی کنید.
گام ۳ | اتصال و بازبینی نهایی را انجام دهید
پیچ‌ها را با توجه به سفارش از روی فریم یا از داخل به‌شکل مخفی ببندید. در پایان، تراز و ثبات دریچه را بررسی کنید و مطمئن شوید فریم کامل روی کلاف نشسته است.
بازبینی
خطاهایی که قبل از سفارش یا نصب بررسی می‌کنیم
بیشترین خطاها از اندازه‌گیری لبهٔ نادرست، کم‌کردن بادخور فقط از یک ضلع، یا حساب‌کردن فریم از روی دهانه به‌جای ابعاد پشت دریچه پیش می‌آید. پیش از سفارش، هر عدد را همراه با واحد و محل اندازه‌گیری ثبت کنید.
- اشتباه گرفتن ابعاد دهانه با ابعاد بیرونی قاب، بدون بررسی نقشهٔ مدل.
- استفاده از اندازهٔ دریچهٔ قدیمی به‌جای معیار اعلام‌شده برای مدل جدید.
- ثبت‌نکردن واحد اندازه‌گیری یا جابه‌جایی ترتیب عرض و ارتفاع.
- نادیده‌گرفتن عمق یا موانعی که روی نصب مدل اثر می‌گذارند.
- شروع نصب پیش از تطبیق مدل، متعلقات و روش اتصال.
پرسش‌های متداول
پرسش‌های متداول دربارهٔ اندازه‌گیری دریچه بازدید
در پاسخ‌های زیر، روش اندازه‌گیری از لبهٔ داخلی، مقدار بادخور و تفاوت پیچ روکار و پیچ مخفی را مرور می‌کنیم.
اندازه‌گیری دریچه بازدید را از کدام قسمت انجام دهیم؟
عرض و ارتفاع را از لبهٔ داخلی دهانه بگیرید. اندازهٔ قاب بیرونی دریچه معیار اندازه‌گیری نیست؛ ابعاد بخش پشت دریچه پس از درنظرگرفتن بادخور از همین اندازهٔ دهانه به دست می‌آید.
بادخور دریچه بازدید چقدر است؟
در این راهنما بادخور نیم سانتی‌متر در هر ضلع است. بنابراین از عرض و ارتفاع دهانه، در مجموع یک سانتی‌متر کم می‌شود؛ برای دهانهٔ ۴۰ × ۲۰ سانتی‌متر، ابعاد پشت دریچه ۳۹ × ۱۹ سانتی‌متر خواهد بود.
پیچ مخفی دریچه بازدید چه تفاوتی با پیچ روکار دارد؟

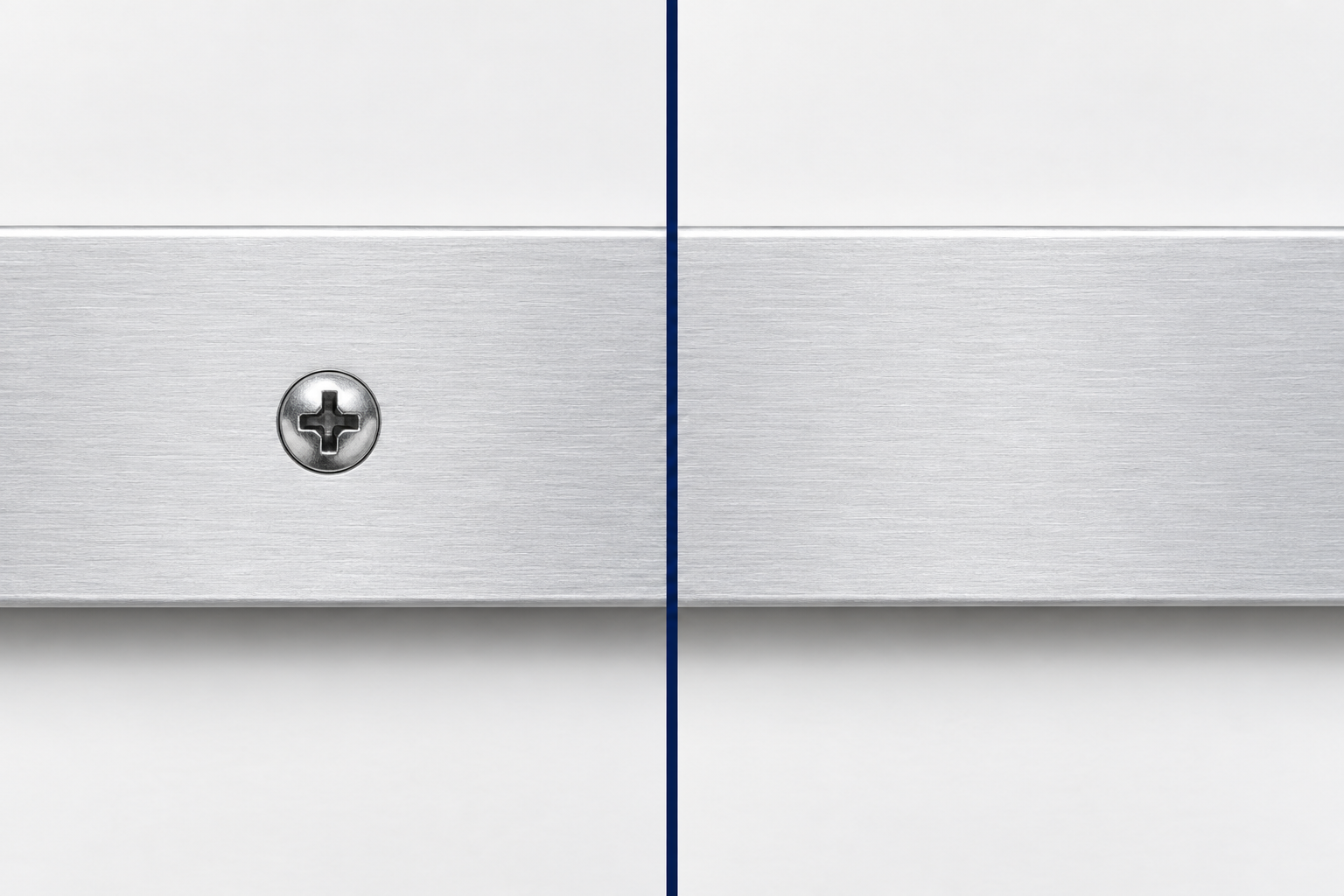

در مدل پیچ روکار، سرِ پیچ در نمای فریم دیده می‌شود. در مدل پیچ مخفی، اتصال از داخل انجام می‌شود تا روی نمای جلوی دریچه جای پیچ دیده نشود. محل و روش پیچ‌کاری را هنگام سفارش با سازنده هماهنگ کنید.
