ابعاد دهانه نصب دریچه‌های پخش هوا را چطور اندازه بگیریم؟
برای سفارش دریچه پخش هوا، فقط اندازهٔ دهانه کافی نیست. اندازهٔ بخش پشت دریچه، ابعاد فریم و فضای آزاد اطراف را هم جداگانه بررسی کنید. این راهنما روش اندازه‌گیری و یک مثال عددی را مرحله‌به‌مرحله توضیح می‌دهد.
در یک نگاه
- عرض و ارتفاع را از لبه‌های داخلی دهانهٔ نصب اندازه بگیرید و هر بُعد را جداگانه ثبت کنید.
- برای هر ضلع حدود نیم سانتی‌متر بادخور در نظر بگیرید؛ دهانهٔ ۴۰×۲۰ سانتی‌متر به پشت دریچهٔ ۳۹×۱۹ سانتی‌متر می‌رسد.
- فریم ۳ سانتی‌متری از هر طرف به ابعاد پشت دریچه اضافه می‌شود؛ در این مثال ابعاد بیرونی فریم ۴۵×۲۵ سانتی‌متر است.
پرش به بخش موردنظر
پیش از شروع
پیش از اندازه‌گیری چه چیزهایی را بررسی کنیم؟
پیش از اندازه‌گیری، نوع دریچه و محل نصب را مشخص کنید. این راهنما برای دریچه‌های پخش هوا با فریم دورکار است؛ اگر نقشه یا مشخصات ساخت مدل شما معیار متفاوتی دارد، همان مشخصات را مبنا قرار دهید.
مدل دریچهٔ پخش هوا و در صورت وجود، نقشه یا مشخصات سفارش را آماده کنید.
متر و وسیله‌ای برای یادداشت عرض و ارتفاع آماده کنید؛ اندازه‌ها را بر حسب سانتی‌متر ثبت کنید.
محل نصب، وضعیت لبه‌ها و فضای اطراف دهانه را بررسی کنید؛ بالا و کناره‌ها ممکن است برای فریم فضای کافی نداشته باشند.
بخش اول
ابعاد دهانه، پشت دریچه و فریم را جداگانه اندازه بگیرید
سه اندازه را جداگانه ثبت کنید: دهانهٔ نصب، ابعاد پشت دریچه که داخل دهانه می‌رود و ابعاد بیرونی فریم که روی سطح دیده می‌شود.
مثال: اگر دهانهٔ نصب ۴۰×۲۰ سانتی‌متر باشد، ابعاد پشت دریچه ۳۹×۱۹ و ابعاد بیرونی فریم ۴۵×۲۵ سانتی‌متر خواهد بود.

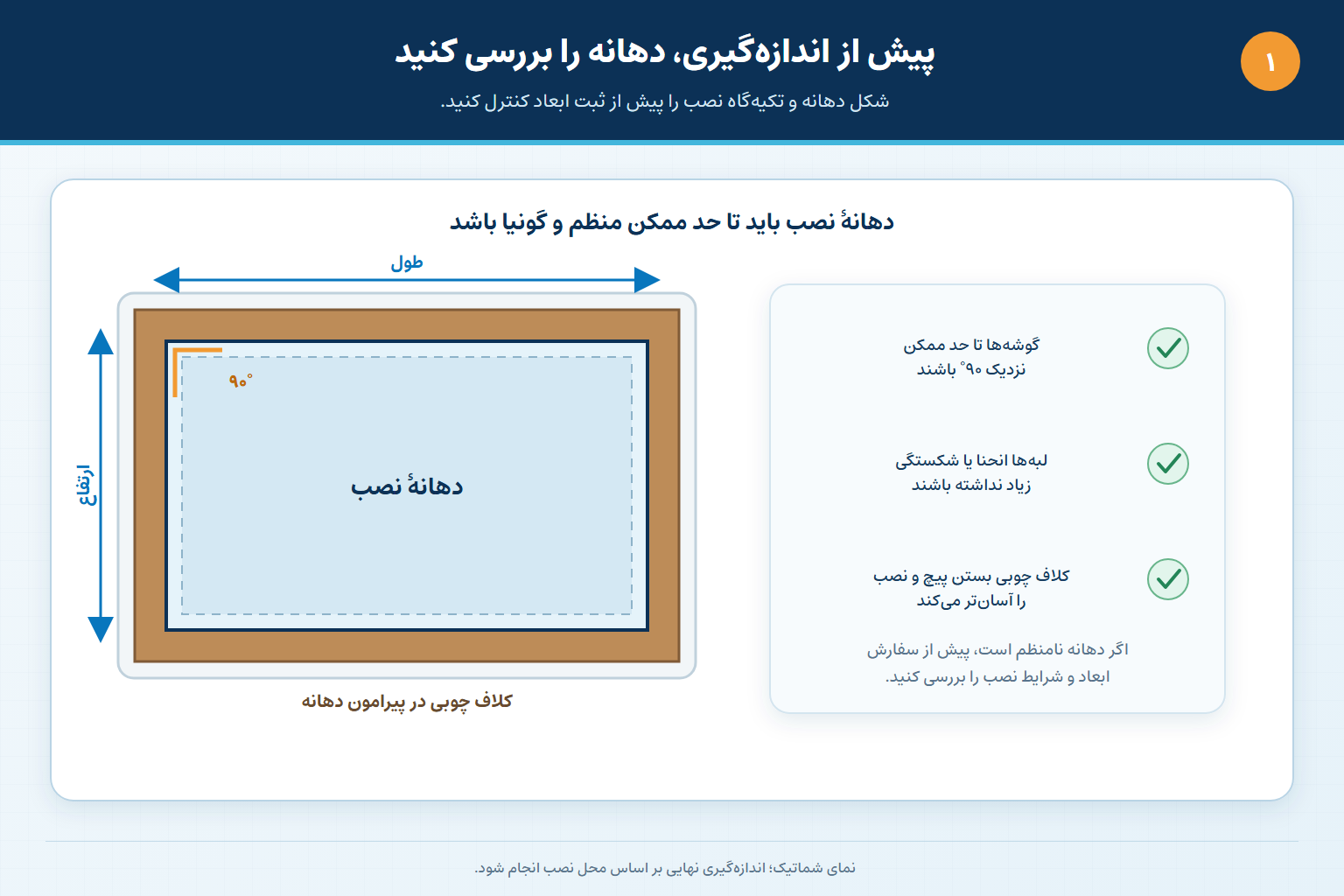

گام ۱ | دهانهٔ نصب را بررسی کنید
عرض و ارتفاع را از لبه‌های داخلی دهانهٔ نصب اندازه بگیرید. برای دقت بیشتر، هر بُعد را در چند نقطه کنترل کنید. اگر اندازه‌ها برابر نیستند، اختلاف را یادداشت و پیش از ساخت با سازنده هماهنگ کنید.
گام ۲ | اندازهٔ پشت دریچه را محاسبه کنید
برای هر ضلع حدود نیم سانتی‌متر بادخور در نظر بگیرید. در نتیجه، از عرض و ارتفاع دهانه در مجموع یک سانتی‌متر کم می‌شود؛ برای دهانهٔ ۴۰×۲۰ سانتی‌متر، اندازهٔ پشت دریچه ۳۹×۱۹ سانتی‌متر است.
گام ۳ | ابعاد فریم بیرونی را به‌دست آورید
فریم ۳ سانتی‌متر از هر طرف به ابعاد پشت دریچه اضافه می‌شود. بنابراین پشت دریچهٔ ۳۹×۱۹ سانتی‌متر، فریم بیرونی ۴۵×۲۵ سانتی‌متر خواهد داشت.

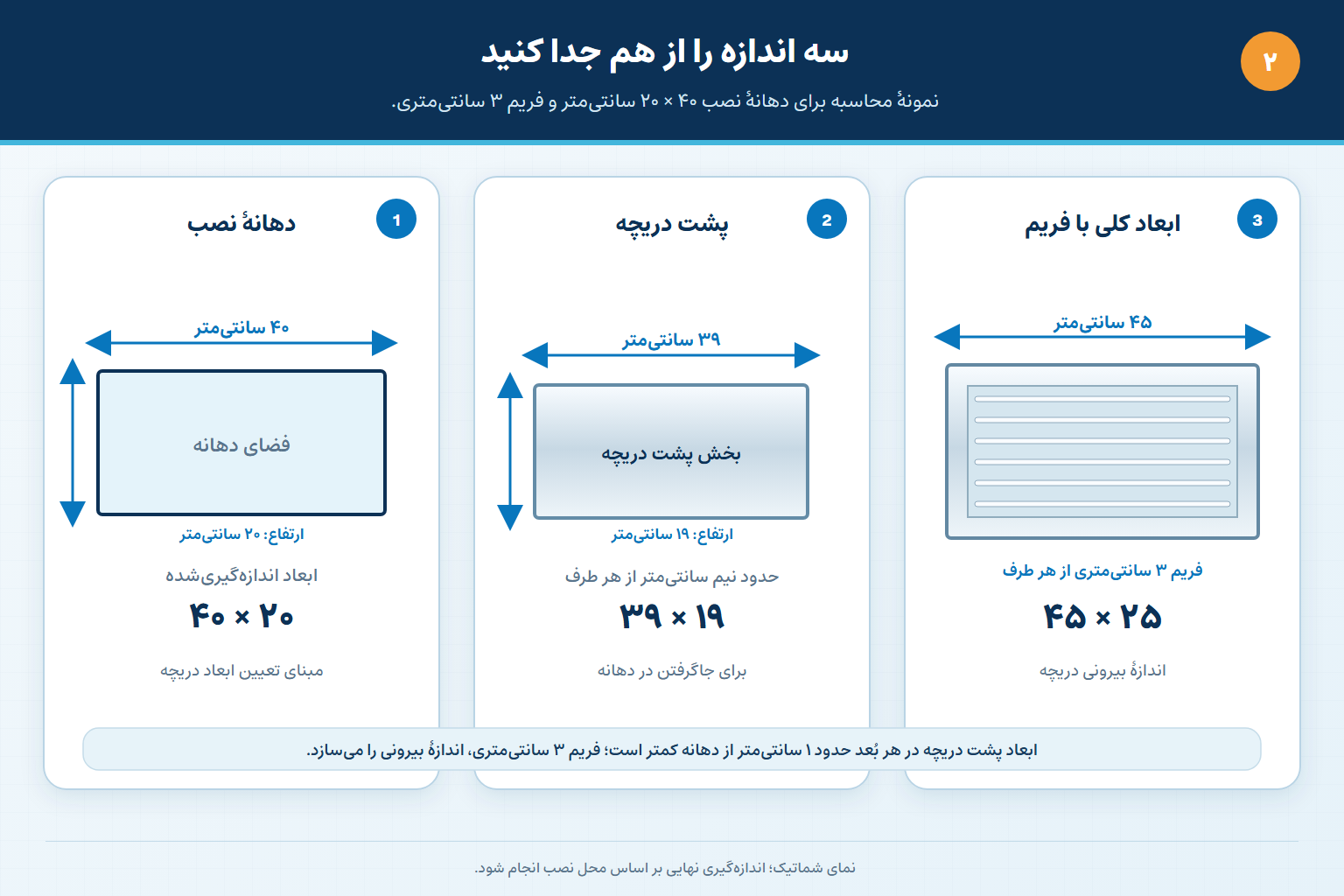

مثال محاسبهٔ دهانه، پشت دریچه و فریم
عددها را با واحد سانتی‌متر و ترتیب عرض × ارتفاع ثبت کنید. ابعاد نهایی هر سفارش به اندازهٔ همان دهانه و مدل دریچه بستگی دارد.
بخش دوم
فاصلهٔ فریم و محل پیچ را بررسی کنید
پس از محاسبهٔ ابعاد، فضای لازم برای فریم و محل پیچ را پیش از نهایی‌کردن سفارش کنترل کنید.
نکته: فاصلهٔ آزاد را از لبهٔ دهانه تا سقف و کناره‌ها بررسی کنید. کمبود فضا ممکن است باعث برخورد فریم با سطح مجاور شود.

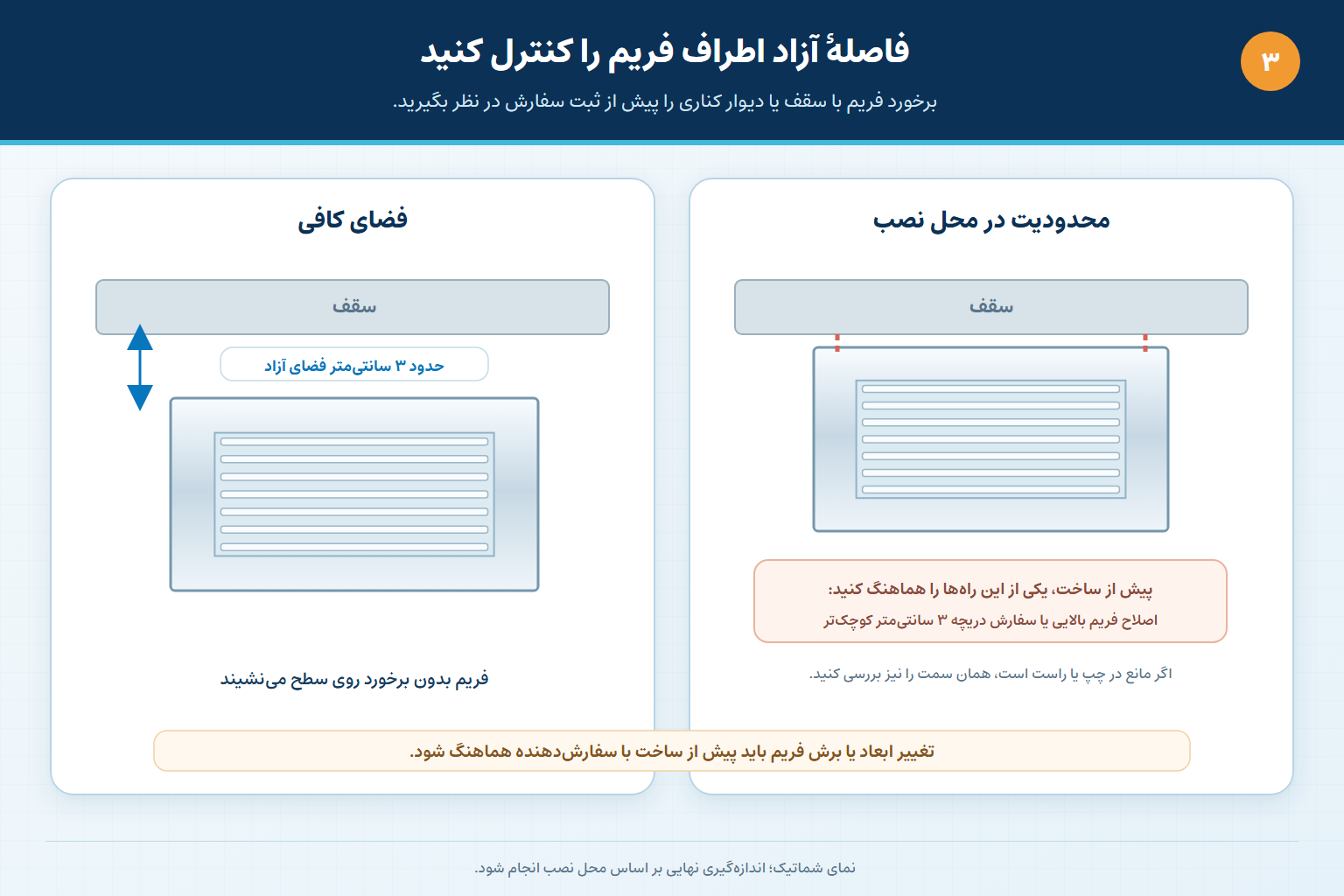

گام ۱ | فاصلهٔ بالای دهانه تا سقف را کنترل کنید
از بالای دهانه تا سقف حدود ۳ سانتی‌متر فضا در نظر بگیرید تا فریم به سقف گیر نکند.
گام ۲ | محدودیت گوشه‌ها و کناره‌ها را بررسی کنید
فاصلهٔ دو طرف دهانه را هم بررسی کنید. اگر فریم در بالا یا کناره‌ها جا نمی‌شود، پیش از ساخت دربارهٔ کوتاه‌کردن ضلع محدودشدهٔ فریم یا تغییر اندازهٔ سفارش با سازنده هماهنگ کنید.

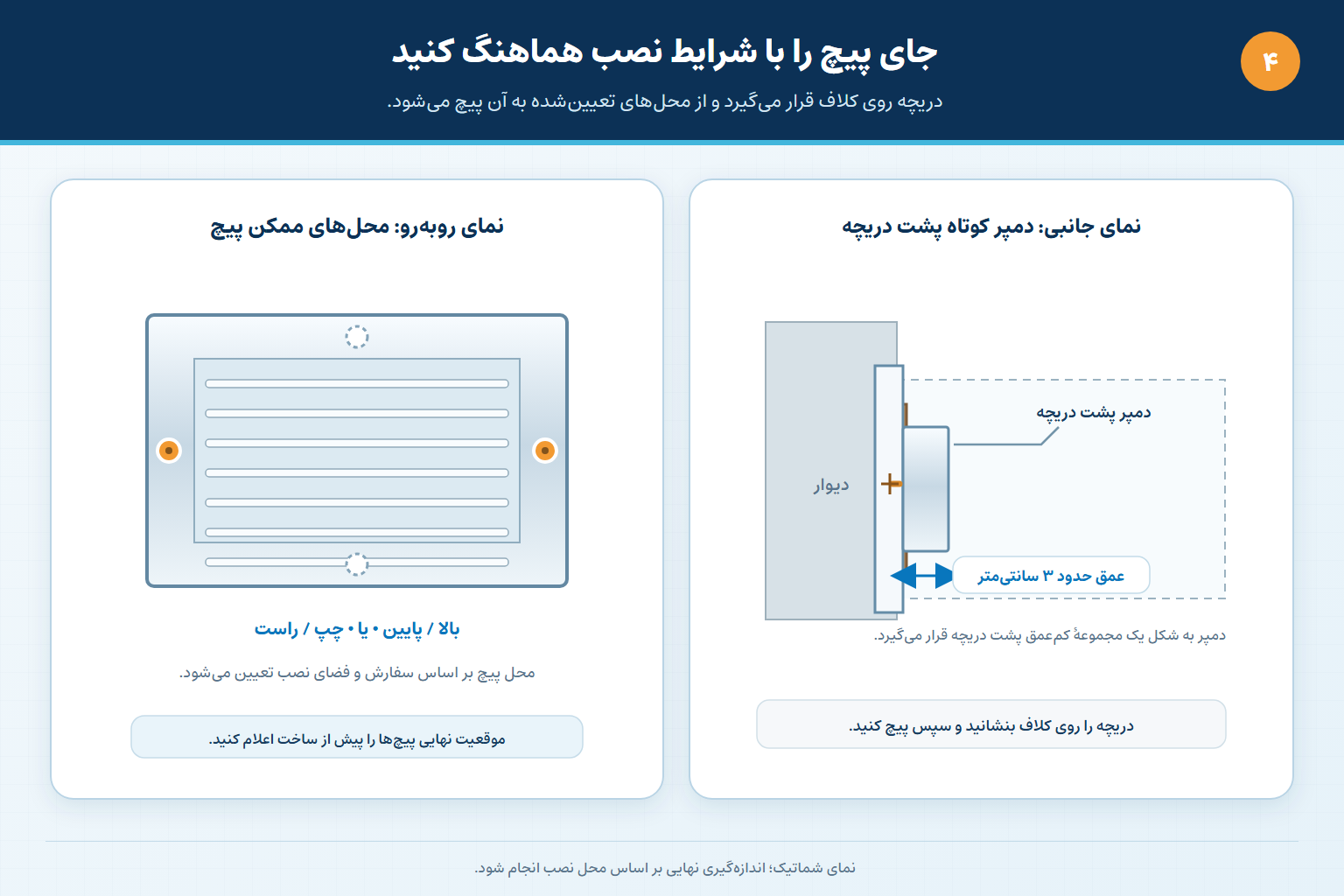

گام ۳ | جای پیچ را پیش از سفارش مشخص کنید
محل پیچ را با توجه به فضای نصب و سفارش، در بالا، پایین یا یکی از طرفین مشخص کنید تا سوراخ‌ها در محل قابل دسترس قرار بگیرند.
بازبینی
خطاهای رایج در اندازه‌گیری دریچه‌های پخش هوا
این خطاها را پیش از ثبت سفارش کنترل کنید:
- اندازه‌گیری از لبهٔ بیرونی فریم به‌جای لبه‌های داخلی دهانه.
- کم‌کردن بادخور فقط از یک سمت؛ نیم سانتی‌متر باید برای هر ضلع لحاظ شود.
- محاسبهٔ فریم بیرونی از دهانه، نه از ابعاد پشت دریچه.
- نادیده‌گرفتن فاصلهٔ سقف و کناره‌ها یا تعیین‌نکردن محل پیچ پیش از سفارش.
پرسش‌های متداول
پرسش‌های متداول اندازه‌گیری دریچه پخش هوا
اگر اندازه‌ها در چند نقطه یکسان نیست یا فضای اطراف دهانه محدود است، پیش از ثبت سفارش جزئیات را دوباره بررسی کنید.
برای اندازه‌گیری دریچه پخش هوا، دهانه را چطور اندازه بگیرم؟
معیار اندازه‌گیری، لبه‌های داخلی دهانهٔ نصب است. ابعاد پشت دریچه با بادخور محاسبه می‌شود و با ابعاد بیرونی فریم یکی نیست.
بادخور دریچهٔ پخش هوا چقدر است؟
برای هر ضلع حدود نیم سانتی‌متر بادخور در نظر بگیرید؛ یعنی مجموعاً یک سانتی‌متر از عرض و یک سانتی‌متر از ارتفاع دهانه کم می‌شود. برای دهانهٔ ۴۰×۲۰ سانتی‌متر، ابعاد پشت دریچه ۳۹×۱۹ سانتی‌متر است.
ابعاد فریم دریچه پخش هوا چطور محاسبه می‌شود؟
فریم بیرونی از ابعاد پشت دریچه محاسبه می‌شود. فریم ۳ سانتی‌متر از هر طرف اضافه می‌کند؛ بنابراین پشت دریچهٔ ۳۹×۱۹ سانتی‌متر، فریم بیرونی ۴۵×۲۵ سانتی‌متر خواهد داشت.
برای اندازه‌گیری دقیق‌تر با پایاونت در تماس باشید
اگر در اندازه‌گیری یا فضای نصب تردید دارید، عکس دهانه، اندازه‌های ثبت‌شده و محل محدودیت‌ها را برای بررسی بفرستید.
