دریچهٔ کولری یا خطی؟ تفاوت مدل‌های ۳۰ و ۹۰ درجه
دریچهٔ دیواری کولری، دریچهٔ خطی ۳۰ درجه و دریچهٔ خطی ۹۰ درجه از مدل‌های رایج هوادهی هستند. تفاوت آن‌ها را در شکل پره‌ها، امکان تنظیم دستی و جهت پخش هوا بشناسید تا انتخابتان با نیاز واقعی فضا هماهنگ باشد.
خلاصهٔ مقاله
- دریچهٔ کولری پره‌های عمودی دارد که کاربر می‌تواند دستی تنظیم کند.
- پره‌های دریچهٔ خطی ۳۰ و ۹۰ درجه در این مدل‌ها ثابت‌اند؛ تفاوت اصلی در جهت خروج هواست.
- مدل ۳۰ درجه هوا را به سمت پایین یا جهت توافق‌شده متمایل می‌کند؛ مدل ۹۰ درجه از روبه‌رو صاف دیده می‌شود و هوا را مستقیم پخش می‌کند.
- کولری‌ها معمولاً کنار کولر آبی و مدل‌های خطی معمولاً در پروژه‌های چیلر و فن‌کویل دیده می‌شوند؛ این کاربردها قطعی و انحصاری نیستند.
در این مقاله

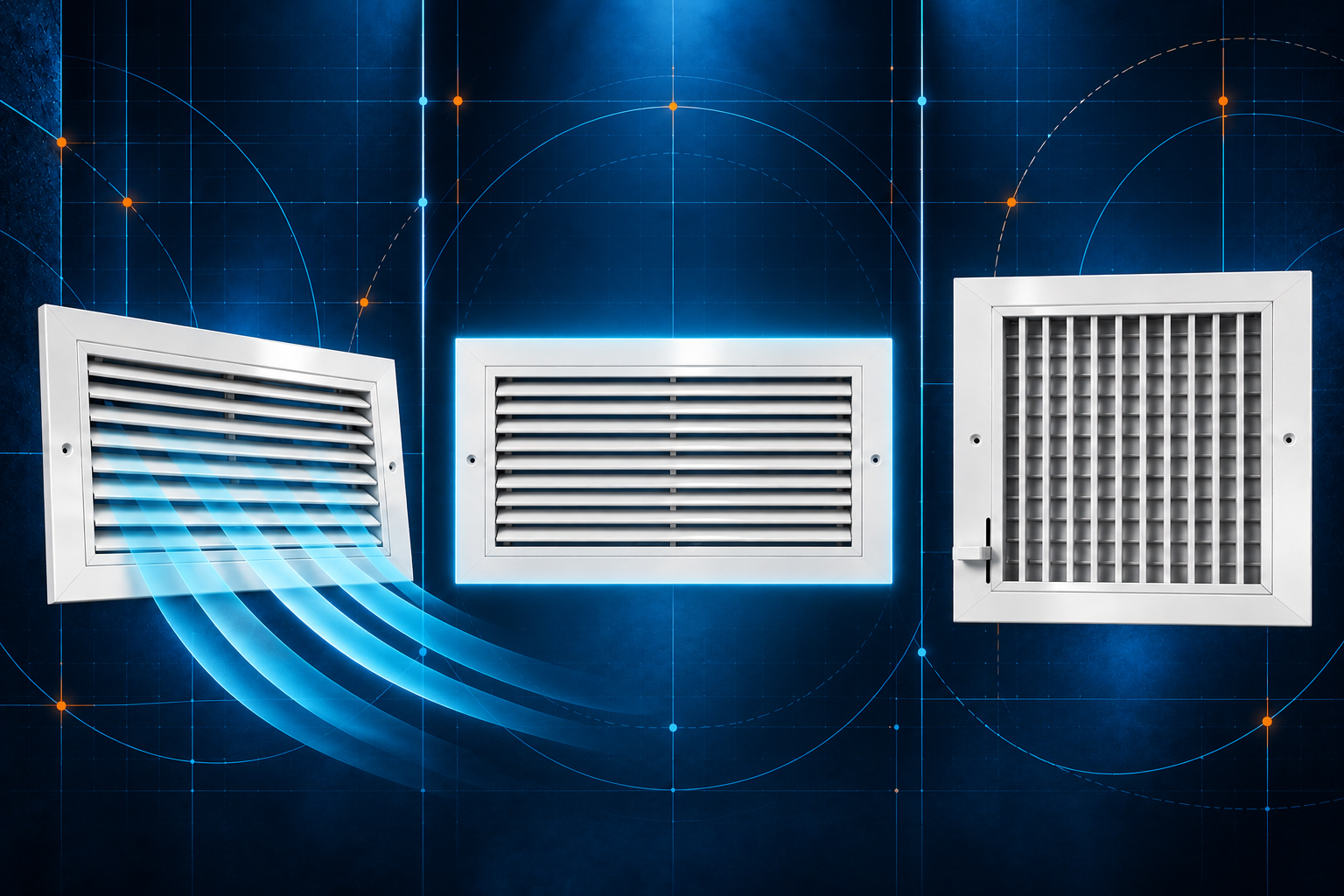

تفاوت دریچهٔ کولری و دریچهٔ خطی از کجا می‌آید؟
هر سه مدل، هوای رفت را از کانال یا محفظهٔ پشت دریچه به فضای اتاق می‌رسانند؛ اما شکل و امکان حرکت پره‌های جلویی یکسان نیست. در دریچهٔ دیواری کولری، پره‌های عمودی معمولاً با دست جابه‌جا می‌شوند تا کاربر جهت پخش را تغییر دهد. در دو مدل خطی مورد بحث، پره‌ها ثابت‌اند و خود طراحی دریچه جهت خروج هوا را تعیین می‌کند.
پس انتخاب فقط بر اساس نام سیستم سرمایش انجام نمی‌شود. محل نصب، مسیر ورود هوا، جهت پخش موردنیاز، نقشهٔ تأسیسات و شرایط خود فضا هم باید بررسی شوند.
پره‌های عمودی و قابل تنظیم دستی؛ معمولاً برای هوادهی دیواری و همراه با دمپرِ جداگانه در پشت دریچه سفارش داده می‌شود.
پره‌های ثابت با زاویه‌ای که هوای عبوری را به سمت پایین یا جهت تعیین‌شده در طراحی متمایل می‌کند.
پره‌های ثابت که از روبه‌رو صاف و موازی دیده می‌شوند؛ خروج هوا مستقیم است.

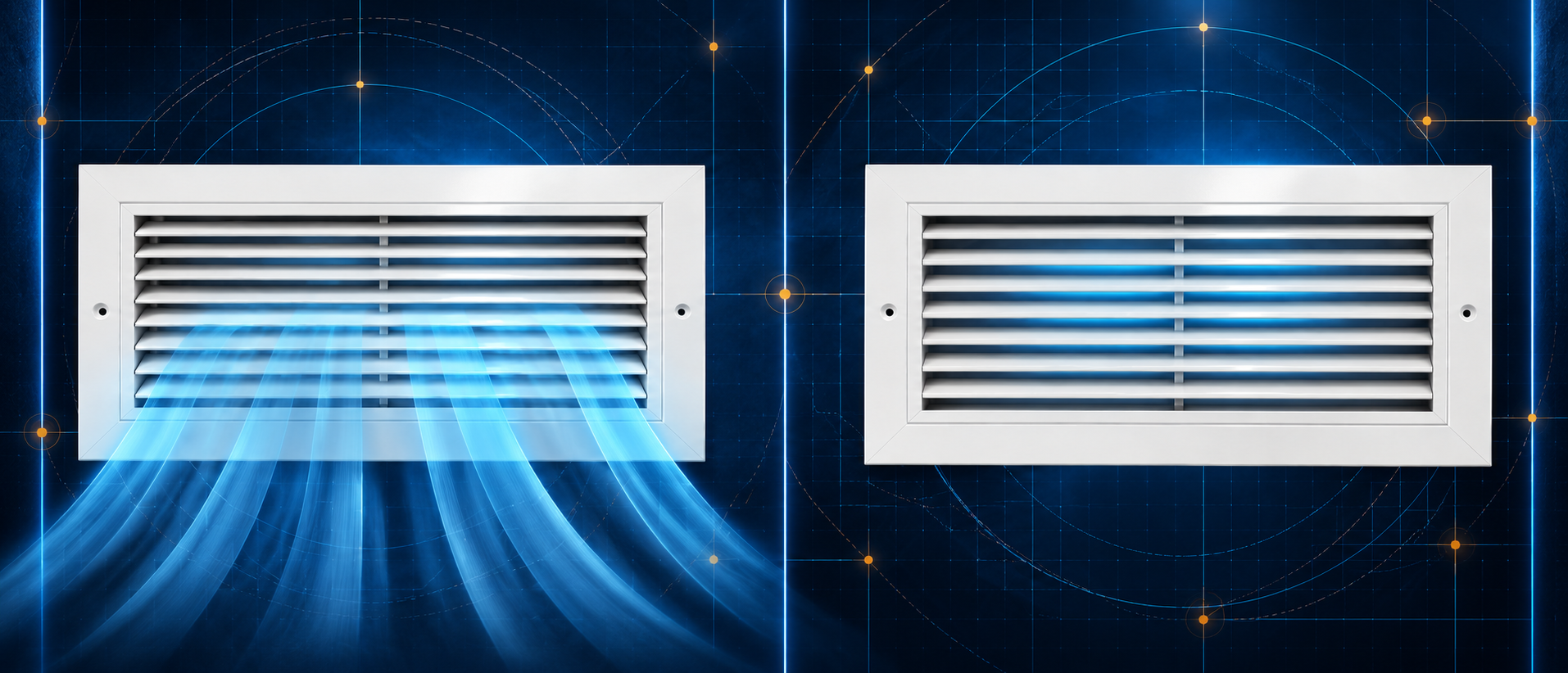

دریچهٔ خطی ۳۰ درجه و ۹۰ درجه چه تفاوتی دارند؟
در دریچهٔ خطی ۳۰ درجه، پره‌ها برای هدایت جریان طراحی شده‌اند؛ در نصب رایج بالای دیوار، هوا به سمت پایین متمایل می‌شود. اگر جهت پره‌ها یا چیدمان دریچه در پروژه متفاوت باشد، جهت نهایی پخش نیز باید مطابق نقشه و سفارش مشخص شود.
در دریچهٔ خطی ۹۰ درجه، نمای روبه‌رو صاف است و تیغه‌ها به شکل خطوط مستقیم و موازی فریم دیده می‌شوند. این مدل هوا را مستقیم‌تر از دریچه خارج می‌کند. در هر دو مدل خطی، پره‌ها ثابت هستند و کاربر آن‌ها را برای تغییر جهت، دستی نمی‌چرخاند.
دریچه‌های خطی ۳۰ و ۹۰ درجه در بسیاری از پروژه‌های چیلر و فن‌کویل استفاده می‌شوند؛ بااین‌حال، هیچ‌کدام فقط به یک نوع سیستم محدود نیستند. انتخاب نهایی باید با شرایط واقعی طراحی و اجرا تطبیق داده شود.

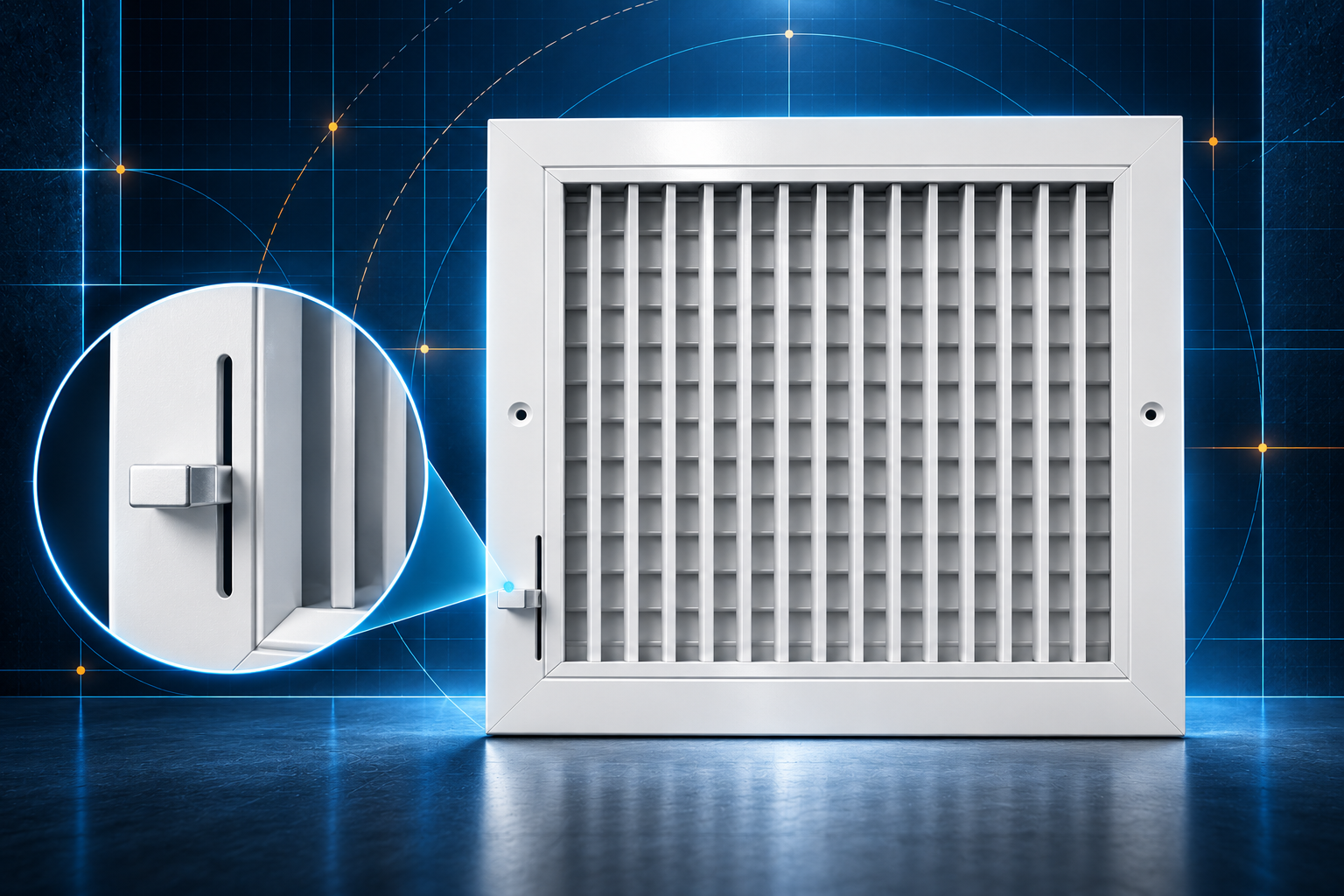

دریچهٔ دیواری کولری چه ویژگی‌ای دارد؟
در دریچهٔ دیواری کولری، پره‌های جلویی به‌صورت عمودی قرار می‌گیرند و با حرکت دستی قابل تنظیم‌اند. این قابلیت به کاربر اجازه می‌دهد جهت پخش هوای خروجی را در محدودهٔ حرکت پره‌ها تغییر دهد. این دریچه بیشتر در سیستم‌های مبتنی بر کولر آبی دیده می‌شود، ولی کاربرد نهایی به نیاز پروژه وابسته است.
اگر مدل با دمپر سفارش داده شود، دمپر مجموعه‌ای جداست که پشت دریچه نصب می‌شود؛ پره‌های قابل تنظیم همچنان در فریم جلویی قرار دارند. دستهٔ دمپر نیز جدا از پره‌هاست و برای کنترل همان مجموعه به‌کار می‌رود. بنابراین «تنظیم جهت هوا» و «کم‌وزیادکردن یا بستن مسیر عبور» دو خواستهٔ متفاوت‌اند.
مقایسهٔ دریچهٔ کولری، خطی ۳۰ و خطی ۹۰ درجه
| مدل | پره‌های جلویی | جهت پخش معمول | کاربرد رایج |
|---|---|---|---|
| دیواری کولری | عمودی و قابل تنظیم دستی | قابل تغییر با تنظیم دستی پره‌ها | اغلب سیستم‌های کولر آبی؛ کاربرد به طراحی پروژه بستگی دارد |
| خطی ۳۰ درجه | ثابت | متمایل به پایین یا جهت تعیین‌شده بر اساس نصب | اغلب پروژه‌های چیلر و فن‌کویل؛ محدود به آن‌ها نیست |
| خطی ۹۰ درجه | ثابت و صاف از روبه‌رو | مستقیم | اغلب پروژه‌های چیلر و فن‌کویل؛ محدود به آن‌ها نیست |
برای انتخاب دریچهٔ مناسب به چه نکته‌هایی توجه کنیم؟
- محل نصب: مشخص کنید دریچه روی دیوار، بالای دیوار یا در سقف نصب می‌شود.
- جهت پخش هوا: اگر لازم است جهت باد با دست تغییر کند، قابلیت تنظیم پرهٔ دریچهٔ کولری را بررسی کنید؛ مدل‌های خطی ۳۰ و ۹۰ درجهٔ این مقاله پرهٔ ثابت دارند.
- نیاز به دمپر: اگر کنترل یا بستن مسیر هوا لازم است، دمپر را به‌عنوان گزینه‌ای جدا از پره‌های جلویی در مشخصات سفارش بیاورید.
- اطلاعات سفارش: نوع دریچه، ابعاد، تعداد، جهت نصب و وجود یا نبود دمپر را کنار نقشهٔ پروژه ثبت کنید.
زاویه و ظاهر دریچه به‌تنهایی اطلاعات کافی برای محاسبهٔ دبی یا بالانس سیستم نیست. مقدار هوادهی و جانمایی نهایی باید بر اساس طراحی تأسیسات همان پروژه تعیین شود.
پرسش‌های متداول
آیا دریچهٔ خطی ۳۰ درجه همیشه فقط برای چیلر و فن‌کویل است؟
خیر. این مدل در چنین پروژه‌هایی رایج است، اما کاربرد آن به طراحی و نیاز محل نصب بستگی دارد و انحصاری نیست.
آیا پره‌های دریچهٔ خطی ۳۰ و ۹۰ درجه قابل تنظیم‌اند؟
در مدل‌هایی که این مقاله مقایسه می‌کند، پره‌های خطی ثابت هستند. تفاوت زاویهٔ مدل ۳۰ و ۹۰ درجه به جهت خروج هوا مربوط است، نه تنظیم دستی کاربر.
پرهٔ دریچهٔ کولری با دمپر چه تفاوتی دارد؟
پره‌های عمودی در فریم جلویی‌اند و جهت پخش را با حرکت دستی عوض می‌کنند. دمپر در پشت دریچه قرار می‌گیرد و مجموعه‌ای جدا برای کنترل مقدار عبور هواست.
برای انتخاب بین مدل ۳۰ و ۹۰ درجه چه چیزی را بررسی کنم؟
جهت خروج هوای موردنیاز و موقعیت نصب را با نقشهٔ تأسیسات هماهنگ کنید: مدل ۳۰ درجه هوا را متمایل می‌کند و مدل ۹۰ درجه هوا را مستقیم‌تر پخش می‌کند.
جمع‌بندی
تفاوت اصلی دریچهٔ کولری با مدل‌های خطی در امکان تنظیم دستی پره‌های جلویی است: پره‌های عمودی کولری قابل حرکت‌اند، اما پره‌های خطی ۳۰ و ۹۰ درجه ثابت هستند. در میان دو مدل خطی نیز ۳۰ درجه هوا را متمایل می‌کند، درحالی‌که ۹۰ درجه از روبه‌رو صاف دیده می‌شود و پخش مستقیم‌تری دارد.
برای انتخاب، نوع سیستم را در کنار محل نصب، نقشه، جهت جریان و نیاز به دمپر بسنجید. برای دیدن مدل‌های دریچهٔ پایاونت یا مطرح‌کردن مشخصات پروژه، به صفحهٔ تماس و استعلام مراجعه کنید.
